Als erfahrener Lieferant von Edelstahlflanschen habe ich aus erster Hand miterlebt, welche entscheidende Rolle diese Komponenten in verschiedenen Branchen spielen. Vom Bauwesen bis hin zur Öl- und Gasindustrie ist die Verbindungsmethode von Edelstahlflanschen nicht nur ein technisches Detail, sondern ein Eckpfeiler einer erfolgreichen Projektabwicklung. In diesem Blog beschäftige ich mich intensiv mit den verschiedenen Verbindungsmethoden von Edelstahlflanschen und liefere Einblicke, die sowohl praktisch als auch wissenschaftlich fundiert sind.
Schweißverbindungen
Schweißverbindungen sind eine der gebräuchlichsten und zuverlässigsten Methoden zum Verbinden von Edelstahlflanschen. Bei dieser Methode wird der Flansch durch Hitze mit dem Rohr oder einem anderen Bauteil verschmolzen. Es gibt zwei Haupttypen von Schweißverbindungen: Muffenschweißen und Stumpfschweißen.
Muffenschweißen
Muffenschweißverbindungen sind ideal für kleinere Rohrgrößen und Niederdruckanwendungen. Bei diesem Verfahren wird das Rohr in die Muffe des Flansches eingeführt und anschließend eine Kehlnaht um den Umfang des Flansches angebracht. Der Vorteil von Muffenschweißnähten liegt in ihrer einfachen Installation und der Tatsache, dass sie im Vergleich zu Stumpfschweißnähten eine geringere Materialvorbereitung erfordern. Aufgrund der Gefahr von Schweißfehlern und Spannungskonzentrationen an der Schweißnahtwurzel sind sie jedoch nicht für Hochdruck- oder Hochtemperaturanwendungen geeignet.
Stumpfschweißung
Stumpfschweißverbindungen werden für größere Rohrgrößen und Hochdruck- oder Hochtemperaturanwendungen verwendet. Bei dieser Methode werden die Enden des Rohrs und des Flansches abgeschrägt, um eine V-förmige Nut zu erzeugen. Anschließend werden die beiden Komponenten ausgerichtet und zusammengeschweißt, wobei die Nut mit geschmolzenem Metall gefüllt wird. Stumpfschweißnähte sorgen für eine starke und dichte Verbindung, da die Schweißnaht die gesamte Dicke der Rohrwand durchdringt. Allerdings erfordern sie im Vergleich zu Muffenschweißungen eine präzisere Ausrichtung und Vorbereitung und der Schweißprozess ist komplexer.
Schraubverbindungen
Schraubverbindungen sind eine weitere beliebte Methode zum Verbinden von Edelstahlflanschen. Bei dieser Methode werden die Flansche mithilfe von Schrauben und Muttern zusammengeklemmt, wodurch eine Abdichtung zwischen den beiden Komponenten entsteht. Schraubverbindungen lassen sich einfach installieren und demontieren und eignen sich daher ideal für Anwendungen, bei denen Wartung oder Austausch erforderlich sind.
Erhöhter Flansch
Flansche mit erhöhter Stirnfläche sind die am häufigsten in Schraubverbindungen verwendeten Flanschtypen. Die erhabene Fläche bietet eine Dichtfläche, die hilft, Undichtigkeiten zu verhindern. Eine Dichtung wird zwischen die beiden Flansche gelegt und die Schrauben werden angezogen, um die Dichtung zusammenzudrücken und eine Abdichtung zu erzeugen. Flansche mit erhöhter Dichtfläche eignen sich für eine Vielzahl von Anwendungen, einschließlich Niederdruck- und Hochdrucksystemen.
Ringgelenkflansch
Ringgelenkflansche werden in Hochdruck- und Hochtemperaturanwendungen eingesetzt, beispielsweise in der Öl- und Gasindustrie. Dieser Flanschtyp verwendet eine Metallringdichtung, die in einer Nut auf der Flanschfläche sitzt. Beim Anziehen der Schrauben wird die Ringdichtung zusammengedrückt, wodurch eine Metall-auf-Metall-Dichtung entsteht, die äußerst beständig gegen Lecks und Druck ist.
Gewindeverbindungen
Gewindeverbindungen sind eine einfache und kostengünstige Methode zur Verbindung von Edelstahlflanschen. Bei dieser Methode werden Rohr und Flansch mit einem Gewinde versehen und dann miteinander verschraubt. Gewindeverbindungen eignen sich für Niederdruckanwendungen und kleine Rohrgrößen.
NPT-Gewinde
National Pipe Thread (NPT) ist der am häufigsten in Gewindeverbindungen verwendete Gewindetyp. NPT-Gewinde sind konisch, was bedeutet, dass sie beim Zusammenschrauben von Rohr und Flansch eine dichte Verbindung herstellen. Allerdings ist bei NPT-Gewinden ein Dichtmittel wie Teflonband oder Rohrklebemittel erforderlich, um Undichtigkeiten zu verhindern.
BSP-Thread
BSP-Gewinde (British Standard Pipe) sind ein weiterer Gewindetyp, der in Gewindeverbindungen verwendet wird. BSP-Gewinde sind parallel, was bedeutet, dass sie selbst keine dichte Verbindung herstellen. Um Undichtigkeiten zu verhindern, ist außerdem ein Dichtmittel erforderlich.
Auswahl der richtigen Verbindungsmethode
Die Wahl der Verbindungsmethode für Edelstahlflansche hängt von mehreren Faktoren ab, darunter der Anwendung, den Druck- und Temperaturanforderungen, der Rohrgröße und der Materialverträglichkeit. Als Lieferant von Edelstahlflanschen empfehle ich, bei der Auswahl einer Verbindungsmethode die folgenden Punkte zu berücksichtigen:
- Anwendung: Unterschiedliche Anwendungen haben unterschiedliche Anforderungen. Beispielsweise kann eine Hochdruckanwendung eine Stumpfschweißung oder einen Ringverbindungsflansch erfordern, während eine Niederdruckanwendung für eine Muffenschweißung oder eine Gewindeverbindung geeignet sein kann.
- Druck und Temperatur: Die Druck- und Temperaturanforderungen des Systems bestimmen die Festigkeit und Haltbarkeit der Verbindung. Hochdruck- und Hochtemperaturanwendungen erfordern stärkere Verbindungen, wie zum Beispiel Stumpfschweißnähte oder Ringverbindungsflansche.
- Rohrgröße: Die Größe des Rohrs beeinflusst auch die Wahl der Verbindungsmethode. Größere Rohrgrößen erfordern möglicherweise Stumpfschweißnähte, während kleinere Rohrgrößen möglicherweise für Muffenschweißnähte oder Gewindeverbindungen geeignet sind.
- Materialkompatibilität: Das Material von Flansch und Rohr muss kompatibel sein, um eine ordnungsgemäße Verbindung zu gewährleisten. Edelstahlflansche sind in verschiedenen Qualitäten erhältlich, wie zASTM A182 Gr F304 FlanschUndFlansche aus Edelstahl 316, jedes mit seinen eigenen Eigenschaften und Anwendungen.
Unser Angebot an Edelstahlflanschen

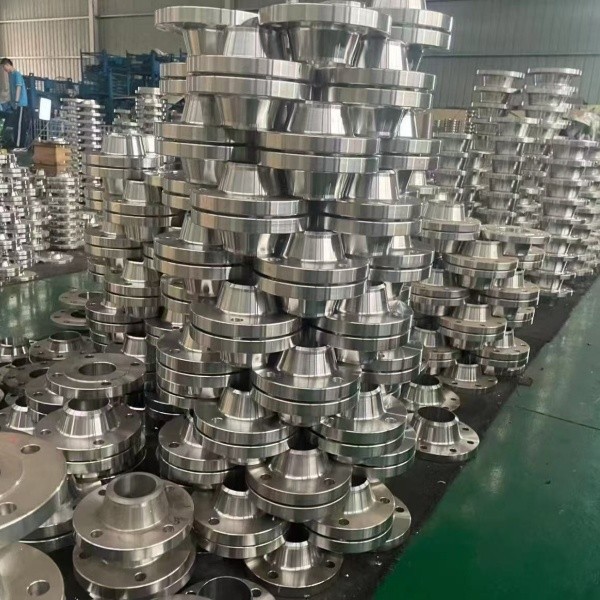

In unserem Unternehmen bieten wir ein breites Sortiment an Edelstahlflanschen an, darunterGeschmiedete rostfreie Flansche, ASTM A182 Gr F304 Flansche und 316 Edelstahlflansche. Unsere Flansche werden unter Verwendung hochwertiger Materialien und fortschrittlicher Fertigungsverfahren hergestellt, um eine überragende Leistung und Zuverlässigkeit zu gewährleisten.
Ganz gleich, ob Sie eine Schweiß-, Schraub- oder Gewindeverbindung benötigen, wir bieten die richtige Lösung für Ihre Anwendung. Unser Expertenteam steht Ihnen bei der Auswahl der geeigneten Verbindungsmethode und des Flanschtyps basierend auf Ihren spezifischen Anforderungen zur Seite.
Abschluss
Die Verbindungsmethode von Edelstahlflanschen ist ein entscheidender Aspekt jedes Rohrleitungssystems. Durch die Wahl der richtigen Verbindungsmethode können Sie eine starke, auslaufsichere und dauerhafte Verbindung gewährleisten, die den Anforderungen Ihrer Anwendung entspricht. Als Lieferant von Edelstahlflanschen sind wir bestrebt, qualitativ hochwertige Produkte und kompetente Beratung bereitzustellen, um Ihnen dabei zu helfen, die richtigen Entscheidungen für Ihre Projekte zu treffen.
Wenn Sie mehr über unsere Edelstahlflansche erfahren möchten oder Hilfe bei der Auswahl der richtigen Verbindungsmethode benötigen, zögern Sie nicht, uns zu kontaktieren. Unser Team ist bereit, Ihre Bedürfnisse zu besprechen und Ihnen eine maßgeschneiderte Lösung anzubieten.
Referenzen
- ASME B16.5 – Rohrflansche und Flanschverbindungen
- ASTM A182 – Standardspezifikation für geschmiedete oder gewalzte Rohrflansche aus Legierung und Edelstahl, geschmiedete Fittings sowie Ventile und Teile für den Einsatz bei hohen Temperaturen
- API 6A – Spezifikation für Bohrlochkopf- und Weihnachtsbaumausrüstung
