Hallo! Als Lieferant von Edelstahlflanschen werde ich oft gefragt, wie ich die Ebenheit dieser wichtigen Komponenten prüfen kann. Edelstahlflansche werden in einer Vielzahl von Branchen eingesetzt, von der Sanitär- bis hin zur Öl- und Gasindustrie. Die Sicherstellung ihrer Ebenheit ist für eine ordnungsgemäße Abdichtung und Gesamtleistung von entscheidender Bedeutung. In diesem Blogbeitrag werde ich einige praktische Methoden und Tipps zur Überprüfung der Ebenheit eines Edelstahlflansches vorstellen.
Warum Ebenheit wichtig ist
Bevor wir uns mit den Prüfmethoden befassen, wollen wir kurz darüber sprechen, warum Ebenheit so wichtig ist. Ein nicht flacher Flansch kann zu Undichtigkeiten in einem Rohrleitungssystem führen. Wenn zwei Flansche miteinander verschraubt werden, müssen sie eine dichte und gleichmäßige Abdichtung gewährleisten. Wenn einer oder beide Flansche verzogen oder uneben sind, entstehen Lücken, durch die Flüssigkeiten oder Gase entweichen können. Dies führt nicht nur zu Ineffizienzen, sondern kann in manchen Branchen auch ein Sicherheitsrisiko darstellen.
Visuelle Inspektion
Der erste Schritt zur Überprüfung der Ebenheit eines Edelstahlflansches ist eine einfache Sichtprüfung. Schnappen Sie sich eine gute Taschenlampe und schauen Sie sich die Flanschoberfläche genau an. Achten Sie auf offensichtliche Anzeichen von Beschädigungen wie Dellen, Kratzer oder Verformungen. Manchmal kann ein kurzer Blick auf schwerwiegende Probleme hinweisen.
Wenn Sie sichtbare Unregelmäßigkeiten bemerken, ist das ein Warnsignal. Ein stark beschädigter Flansch muss möglicherweise sofort ersetzt werden. Selbst kleine Kratzer können die Ebenheit und die Fähigkeit zur ordnungsgemäßen Abdichtung beeinträchtigen. Halten Sie daher auch danach Ausschau.
Verwendung einer geraden Kante
Eine der gebräuchlichsten und einfachsten Methoden zur Prüfung der Flanschebenheit ist die Verwendung einer geraden Kante. Ein Metall- oder Präzisionslineal erhalten Sie in Ihrem örtlichen Baumarkt. Legen Sie die gerade Kante in verschiedenen Winkeln über die Flanschoberfläche.
Wenn zwischen der geraden Kante und dem Flansch Lücken vorhanden sind, bedeutet dies, dass der Flansch nicht flach ist. Mit einer Fühlerlehre können Sie die Größe dieser Lücken messen. Eine Fühlerlehre ist ein Satz dünner Metallstreifen unterschiedlicher Dicke. Schieben Sie den entsprechenden Streifen in den Spalt, um festzustellen, wie weit die Ebenheit entfernt ist.
Idealerweise sollte die Lücke minimal sein. Industriestandards geben normalerweise den maximal zulässigen Spalt für verschiedene Flanschtypen an. Bei manchen Anwendungen könnte beispielsweise ein Abstand von mehr als 0,002 Zoll unzulässig sein.
Lasermessgeräte
Für einen genaueren und hochtechnologischen Ansatz können Sie Lasermessgeräte verwenden. Diese Geräte senden einen Laserstrahl über die Flanschoberfläche und messen den Abstand an mehreren Punkten.
Der Vorteil der Verwendung eines Lasermessgeräts besteht darin, dass es schnell eine detaillierte Karte der Flanschoberfläche erstellen kann. Es kann selbst kleinste Abweichungen in der Ebenheit erkennen, die einer geraden Kante möglicherweise entgehen. Einige Lasergeräte können auch an einen Computer angeschlossen werden, sodass Sie die Daten analysieren und Berichte erstellen können.
Allerdings können Lasermessgeräte recht teuer sein. Wenn Sie ein kleines Unternehmen sind oder die Flansche nur gelegentlich überprüfen müssen, ist ein Haarlineal und eine Fühlerlehre möglicherweise die kostengünstigere Option.
Oberflächenplattenmethode
Eine weitere zuverlässige Methode ist die Oberflächenplattenmethode. Sie benötigen eine große, flache Arbeitsplatte aus Granit oder Gusseisen. Platzieren Sie den Flansch auf der Richtplatte und messen Sie mit einer Messuhr die Höhenunterschiede auf der Flanschoberfläche.
Die Messuhr ist ein Präzisionsinstrument, das sehr kleine Höhenänderungen erkennen kann. Bewegen Sie den Indikator in einem Gittermuster über den Flansch und nehmen Sie in regelmäßigen Abständen Messungen vor. Notieren Sie die Messwerte und berechnen Sie die Maximal- und Minimalwerte. Die Differenz zwischen diesen Werten gibt Ihnen einen Eindruck von der Ebenheitsabweichung des Flansches.
Diese Methode ist sehr genau, kann jedoch zeitaufwändig sein. Es wird häufig in Qualitätskontrolllaboren eingesetzt, in denen präzise Messungen erforderlich sind.
Arten von Edelstahlflanschen und Ebenheit

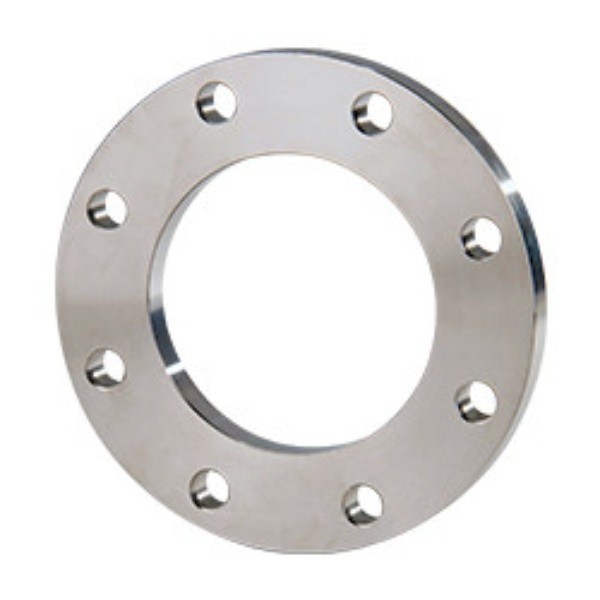

Bei verschiedenen Arten von Edelstahlflanschen können die Anforderungen an die Ebenheit variieren. Zum Beispiel,Flacher Schweißstahlflanschwird häufig in Niederdruckanwendungen verwendet. Obwohl es immer noch relativ flach sein muss, kann die Ebenheitstoleranz im Vergleich zu Flanschen, die in Hochdrucksystemen verwendet werden, etwas nachsichtiger sein.
Geschmiedete rostfreie Flanschesind für ihre Stärke und Haltbarkeit bekannt. Diese Flansche werden häufig in kritischen Anwendungen eingesetzt, bei denen eine perfekte Abdichtung unerlässlich ist. Daher sind die Ebenheitsanforderungen für geschmiedete Edelstahlflansche in der Regel strenger.
ASTM A182 F347 Flanschist ein spezieller Flanschtyp, der bestimmte ASTM-Standards erfüllt. Diese Normen beinhalten auch Anforderungen an die Ebenheit. Beim Umgang mit ASTM-konformen Flanschen ist es wichtig, die genauen Spezifikationen einzuhalten, um eine ordnungsgemäße Leistung sicherzustellen.
Faktoren, die die Ebenheit des Flansches beeinflussen
Es gibt mehrere Faktoren, die die Ebenheit eines Edelstahlflansches beeinflussen können. Während des Herstellungsprozesses kann es durch unsachgemäße Bearbeitung oder Wärmebehandlung zu Verformungen kommen. Wenn der Flansch nach der Wärmebehandlung nicht gleichmäßig abgekühlt wird, können innere Spannungen entstehen, die zu Verzug führen.
Auch Transport und Handhabung können den Flansch beschädigen. Unvorsichtige Handhabung, Herunterfallen oder falsches Stapeln der Flansche kann zu Dellen und Verformungen führen. Auch die Lagerbedingungen sind wichtig. Wenn Flansche in einer feuchten Umgebung gelagert werden, können sie rosten, was auch ihre Ebenheit beeinträchtigen kann.
Aufrechterhaltung der Flanschebenheit
Nachdem Sie die Ebenheit Ihrer Edelstahlflansche überprüft und sichergestellt haben, dass sie den Anforderungen entsprechen, ist es wichtig, ihre Ebenheit beizubehalten. Achten Sie bei der Montage von Flanschen darauf, dass Sie beim Anziehen der Schrauben das richtige Drehmoment verwenden. Zu starkes oder ungleichmäßiges Anziehen kann zu einer Verformung des Flansches führen.
Auch regelmäßige Kontrollen sind sinnvoll. Überprüfen Sie die Flansche regelmäßig auf Anzeichen von Verschleiß, Beschädigung oder Veränderungen der Ebenheit. Wenn Sie Probleme bemerken, beheben Sie diese umgehend, um später schwerwiegendere Probleme zu vermeiden.
Abschluss
Die Prüfung der Ebenheit eines Edelstahlflansches ist ein wichtiger Bestandteil zur Gewährleistung der ordnungsgemäßen Funktion eines Rohrleitungssystems. Ganz gleich, ob Sie eine einfache Sichtprüfung, ein Richtlineal oder ein High-Tech-Lasermessgerät verwenden, das Ziel besteht darin, sicherzustellen, dass die Flanschoberfläche so eben wie möglich ist.
Als Lieferant von Edelstahlflanschen weiß ich, wie wichtig es ist, qualitativ hochwertige Produkte bereitzustellen. Wenn Sie auf der Suche nach Edelstahlflanschen sind oder weitere Informationen zu Ebenheitsanforderungen benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen dabei zu helfen, die richtigen Flansche für Ihre spezifischen Anforderungen zu finden und sicherzustellen, dass sie den höchsten Qualitätsstandards entsprechen.
Referenzen
- ASME B16.5 – Rohrflansche und Flanschverbindungen.
- ASTM A182 – Standardspezifikation für geschmiedete oder gewalzte Rohrflansche aus Legierung und Edelstahl, geschmiedete Fittings sowie Ventile und Teile für den Einsatz bei hohen Temperaturen.
